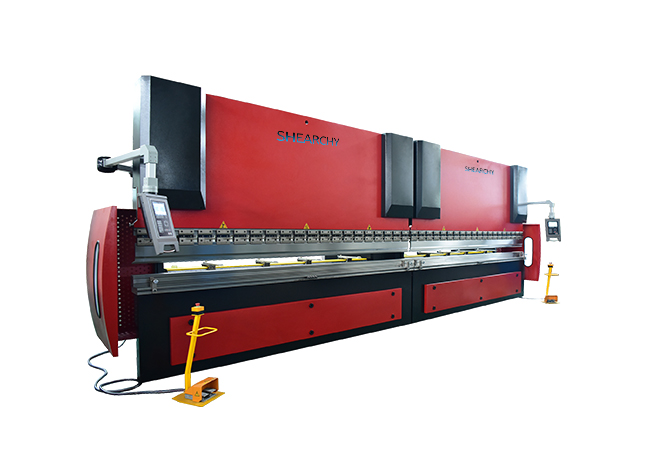

双机联动数控折弯机-1

电液同步折弯机有优良的弯曲刚度和可靠性，清除地应力；选用液压传动，实际操作稳定靠谱；液压伺服控制系统，全闭环控制反馈控制同歩；折板机防喉口形变系统软件确保钣金折弯精密度。

标准配置：（4+1）轴；Y1，Y2轴控制两侧油缸数值轴；X控制后挡料前后移动；R控制后挡规上下移动，V为油缸补偿。

设备的构造特性
全厚钢板整个设备电焊焊接，选用淬火后振动清除地应力，可靠性好；设备抛丸除锈，并喷有防腐漆；声卡机架经進口数控机床立体式数控机床一回夹装生产加工成型，确保了各安裝面的平面度及平整度。电脑操作系统可操纵Y1 、Y2轴（Y1操纵左液压缸，Y2操纵右液压缸），确保导轨滑块同歩健身运动，X轴操纵后挡料规格精密度,R轴操纵后挡料左右规格精密度，V轴电脑上液压机操纵操作台赔偿精密度。（Z1、Z2）后挡料2个挡指横着独立挪动为电动式操纵

导轨滑块构造
◆ 上动式钣金折弯设计方案，低噪声，工作态度平稳
◆ 双滑轨构造，导轨滑块运作更稳定
◆ Y1、Y2可独立程序编写，能够角差情况下工作中
◆ 下死点有保压時间，程控，保证不一样制品精密度
有慢速度回暖操纵的作用，作业者能够更强的操纵钢件。
舒服的实际操作相互配合高宽比智能化的加工工艺，终将巨大提升数控车床的工作效能

技术参数

型号	额定压力(kN)	工作台长度 (mm)	立柱间距(mm)	喉口深度 (mm)	行程 (mm)	开启高度 (mm)	主电机功率 (Kw)	外形尺寸 LxWxH (mm)	毛重(Ton)
63/2500	630	2500	2000	250	105	345	5.5	2600x1350x2180	4.5
100/3200	1000	3200	2600	320	145	395	7.5	3300x1500x2355	7.2
125/3200	1250	3200	2600	320	145	405	7.5	3300x1570x2470	8.2
125/4000	1250	4000	3200	400	145	405	7.5	4100x1570x2520	9.2
125/5000	1250	5000	3800	320	145	405	7.5	5100x1570x2700	11.5
125/6000	1250	6000	4500	320	145	405	7.5	6100x1570x2800	14.5
160/3200	1600	3200	2500	320	145	415	11	3300x1600x2525	11
160/4000	1600	4000	3000	320	145	415	11	4100x1600x2595	12.8
160/5000	1600	5000	3800	320	145	415	11	5100x1600x2900	16.5
160/6000	1600	6000	4500	320	145	415	11	6100x1600x3000	18.8
200/3200	2000	3200	2500	320	145	420	11	3300x1800x2685	12.5
200/4000	2000	4000	3000	320	145	420	11	4100x1800x2775	14.2
200/5000	2000	5000	3800	320	145	420	11	5100x1800x3050	19
200/6000	2000	6000	4500	320	145	420	11	6100x1800x3150	22
200/3200	2500	3200	2200	400	195	430	15	3300x1890x2875	14
250/4000	2500	4000	3000	400	195	435	15	4100x1890x2920	16
250/5000	2500	5000	3800	400	195	435	15	5100x1890x3200	22
250/6000	2500	6000	4500	400	195	435	15	6100x1890x3320	26
300/3200	3000	3200	2200	400	245	490	22	3300x2150x3160	18
300/4000	3000	4000	2800	400	245	490	22	4100x2150x3200	20.5
300/5000	3000	5000	3800	400	245	490	22	5100x2150x3350	25
300/6000	3000	6000	4500	400	245	490	22	6100x2150x3500	29
400/4000	4000	4000	2800	400	245	495	30	4100x2310x3500	28
400/5000	4000	5000	3800	400	245	495	30	5100x2310x3620	33
400/6000	4000	6000	4500	400	245	495	30	6100x2310x3750	38
500/4000	5000	4000	2800	500	245	505	37	4100x2450x3650	34
